MTPジャンパーは、MTシリーズケーシング設計によって補完される業界をリードする高性能研磨機を採用しています。コネクタの外側のフレームがアダプタでロックされるまで、挿入部に軸圧力を加えるために、プラグインコアの端部にスプリングが設置されています。プラグインコアの上側には凸型キーがあり、接続時のコネクタ間の相対的な位置を制限し、光ファイバの正しいドッキングシーケンスを決定し、優れた性能を提供します。さらに、インストールが容易で、時間とコストを節約できます。ネットワークのパフォーマンスを最適化し、耐用年数を最大化できます。MTP マルチコア パッチ コードは、今日の要求の厳しい高速ブロードバンドおよびデータ ネットワークで求められるパフォーマンスと信頼性を満たしています。彼らは、需要の高まりと将来の技術開発に対応するように設計されています。
高速大容量光通信システムの需要の高まりに直面して、MTP / MPO光ファイバコネクタと光ファイバージャンパーは、多数のコア、小型、高い伝送速度の利点のために、データセンターの高密度配線要件を満たすのに理想的なソリューションです。
MPO光ファイバージャンパーは、MPOコネクタと光ファイバケーブルで構成されています。IEC 61754-7によると、MPOコネクタの種類を区別するいくつかの要因があります:コアの数(光ファイバーアレイのアレイ数)、男性の女性の頭(男性の女性)、極性(キー)、研磨タイプ(PCまたはAPC)。
パッチ コード MTP 12 ファイバー OM4 MMF タイプ B LSZH 3ft
極性分類:
タイプ A (ストレートスルータイプ): ジャンパーの両端のファイバーコアの配置は同じで、一方の端は他方の端に対応し、一方の端の 12 は他方の端の 12 に対応します。両端のキーの向きは反対で、キーアップはキーダウンに対応します。
タイプ B (インターリービングタイプ): ジャンパーの両端のコアの配置は反対、つまり一方の端は他方の端の 12 に対応し、一方の端の 12 は他方の端の 1 に対応します。両端のキーの方向は同じで、キーアップはキーアップに対応し、キーダウンはキーダウンに対応します。
タイプ C (ペアのインターリーブタイプ): ジャンパは隣接するコアポジションのペアで交差し、つまり一方の端のコア1は他方の端の2に対応し、一方の端のコア12は他方の端で11です。両端のキー方向も反対で、キーアップはキーダウンに対応します。

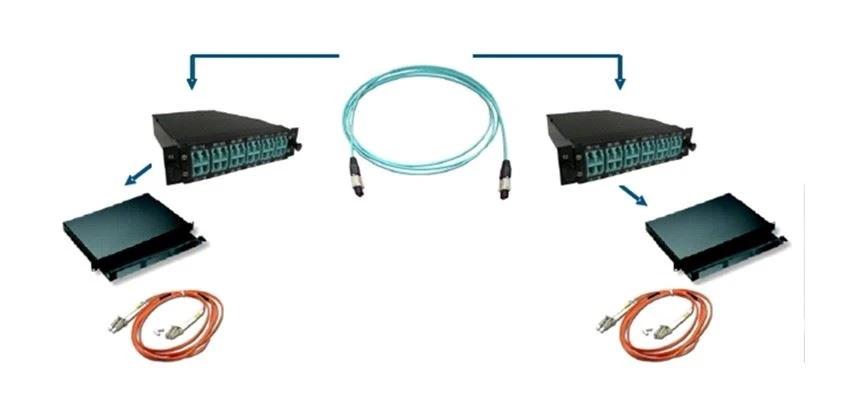

異なる MTP ファイバ ジャンパには、異なるアプリケーション シナリオがあります。
1. MTPファイバージャンパーは、ファイバブロードバンドの性能を向上させるために、100g qsfp28光モジュールの相互接続を実現するために使用されます。
2. MTPブランチ光ファイバジャンパーを使用して、40gから4×10gへのデータ伝送を実現し、異なるネットワーク接続効果を達成します。
