200GBASE-ER4をサポート
レーン ビット レート 53.125 Gb/s (PAM4 あり)
SMFで最大40km伝送
LAN WDMレーザーとAPDレシーバー
200GAUI-8 8 レーン 26.5625Gb/s NRZ 高速信号を備えた電気インターフェース
デュプレックス LC コネクタ付き QSFP-DD MSA パッケージ
IEEE 802.3cn 200GBASE-ER4に準拠
単一の +3.3V 電源
最大消費電力 10W
動作ケース温度: 0 ～ +70 度
QSFP-DD CMIS および QSFP-DD MSA ハードウェア規格に準拠
EU 指令 2015/863/EU に準拠

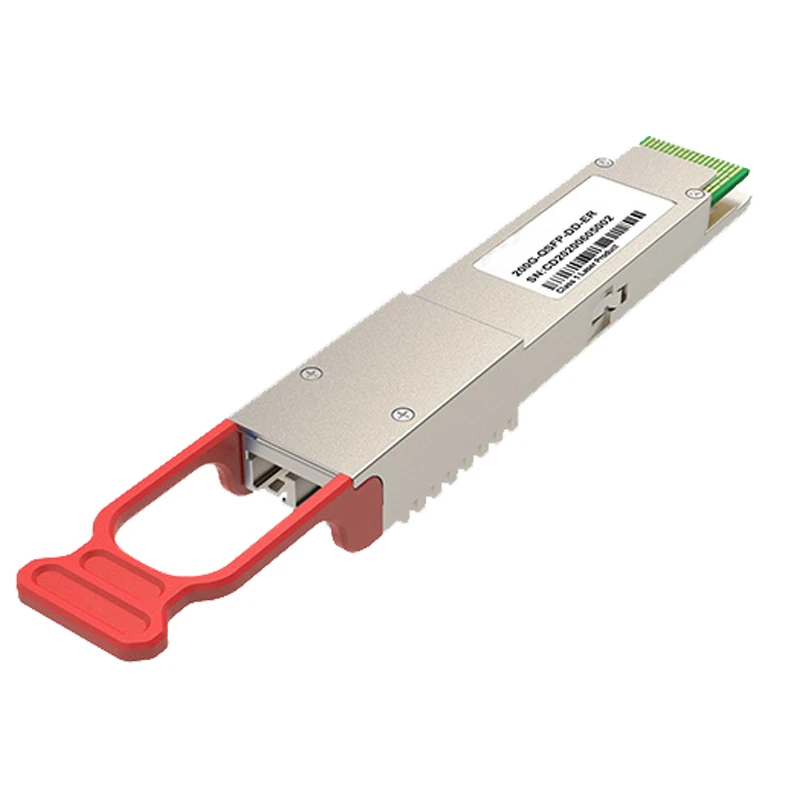

200G QSFP-DD ER4応用
200GBASE-ER4 イーサネット (PAM4)
5G バックホール
データセンター
クラウドアプリケーション。
|
送信機 |
||||||
|
パラメータ |
シンボル |
分。 |
典型的な |
最大。 |
ユニット |
ノート |
|
各レーンの信号速度 |
BRの |
26.5625±100ppm |
GBdの |
|||
|
レーン波長 |
L0 |
1294.53 |
1295.56 |
1296.59 |
海里 |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
海里 |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
海里 |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
nm |
||
|
サイドモード抑圧比 |
SMSRの |
30 |
- |
- |
デシベル |
|
|
総平均発射力 |
PMAX |
- |
- |
12.63 |
dBmの |
|
|
各レーンの平均発射力 |
ふくれっ面 |
0.4 |
- |
6.63 |
dBmの |
1 |
|
外側OMA、各レーン |
OMAアウター |
3.4 |
- |
7.4 |
dBm |
2 |
|
レーン間の発射力の違い(OMA) |
- |
- |
4 |
デシベル |
||
|
PAM4 用の送信機および分散アイ クロージャー |
TDECQの |
- |
- |
3.2 |
デシベル |
|
|
平均 POUT (レーザーオフ) |
ポフ |
- |
- |
-30 |
dBmの |
|
|
消光比、各レーン |
人 |
6 |
- |
- |
デシベル |
|
|
受信機 |
||||||
|
各レーンの信号速度 |
BR |
26.5625±100ppm |
GBdの |
|||
|
レーン波長 |
L0 |
1294.53 |
1295.56 |
1296.59 |
海里 |
|
|
L1 |
1299.02 |
1300.05 |
1301.09 |
海里 |
||
|
L2 |
1303.54 |
1304.58 |
1305.63 |
海里 |
||
|
L3 |
1308.09 |
1309.14 |
1310.19 |
海里 |
||
|
各レーンのダメージ閾値 |
ダメージ |
-2.37 |
- |
- |
dBmの |
3 |
|
各レーンの平均受信電力 |
PRX _レーン |
-17.6 |
- |
-3.37 |
dBm |
4 |
|
受信電力 (OMAouter)、各レーン |
RXOMAの |
- |
- |
-2.6 |
dBm |
|
|
受信感度 (OMAouter)、各レーン |
セノマ |
- |
- |
-15.1 |
dBmの |
5 |
