特徴

■ホストシステムでの10GBASE-T操作のサポート

■ホットプラグ可能なSFPフットプリント

■Cat6a / 7ケーブルを使用して最大30m

■サポートなしTX_無効およびリンク機能付き

■SFF-8431およびSFF-8432MSAに準拠

■低消費電力（標準1.2W）

■I2C2線式インターフェースDDM

■低EMIのための完全金属エンクロージャ

■IEEE802.3az準拠に準拠

■シングル+3.3V電源

■コンパクトRJ-45コネクタアセンブリ

■RoHS準拠で鉛フリー

■操作ケース温度

コマーシャル：0〜+70^oC

拡張：-10〜+80^oC

工業用：-40〜+85^oC

アプリケーション

■10GBASE-TIEEE 802.3an

■5GMGBASE-T

■2.5GMGBASE-T

■1000BASE-TIEEE802.3ab

■100BASE-TIEEE802.3au

部品番号注文情報

部品番号	データレート（Gb / s）	伝送距離（m）	RX_LOSピンのリンクインジケータ	TX_はPHYで無効にします	温度（^oC）（オペレーティングケース）
HTST-10GRTXC-1	10	30	はい	番号	0〜70コマーシャル
HTST-10GRTXE-1					-10〜80拡張
HTST-10GRTXI-1					-40〜85工業用

絶対最大定格

個々の絶対最大定格を超える操作は、このモジュールに恒久的な損傷を与える可能性があることに注意する必要があります。

パラメータ	シンボル	最小	マックス	単位	ノート
保管温度	T_S	-40	85	^oC
電源電圧	V_CC	-0.5	3.6	V
相対湿度（非結露）	RH	5	95	%

推奨動作条件と電源要件

パラメータ	シンボル	最小	典型的な	マックス	単位	ノート
動作ケース温度	T_OP	0		70	^oC	商業の
		-10		80		拡張
		-40		85		工業用
電源電圧	V_CC	3.135	3.3	3.465	V
データレート			10		Gb / s
リンク距離（SMF）	D			30	m

概要

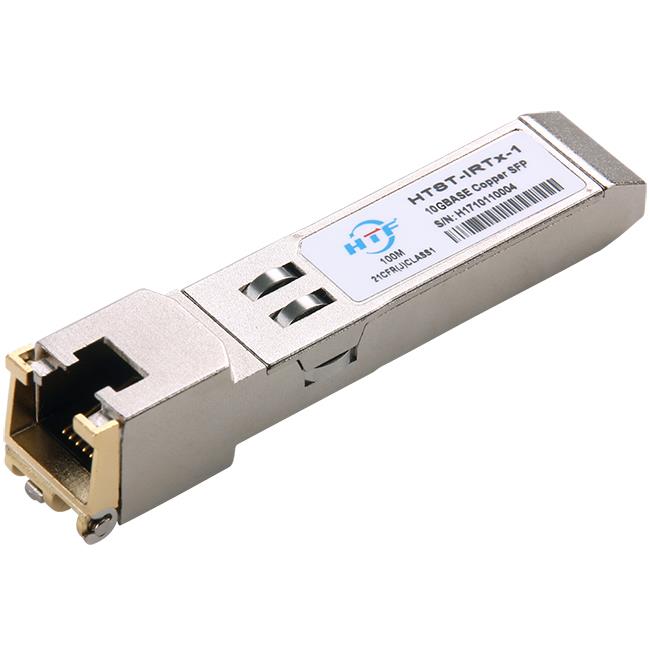

HTF'HTST-10GRTXx-1 Copper Small Form Pluggable（SFP）トランシーバーは、SFPマルチソースアグリーメント（MSA）に基づいています。これらは、IEEE STD802.3anで指定されているギガビットイーサネット標準と互換性があります。 10GBASE-T物理層IC（PHY）はI2C経由でアクセスでき、すべてのPHY設定と機能にアクセスできます。

HTST-10GRTXx-1は、IEEE STD 802.3an、802.3ab、および802.3auで指定されている10G BASE-T / 1000Base-T / 100BASE-T規格に準拠しています。

高速電気インターフェース

すべての高速信号は内部でAC結合されています。

高速電気インターフェース、伝送ライン-SFP
パラメータ	シンボル	最小	典型的な	マックス	単位	ノート
ライン周波数	fL		125		MHz	IEEE802.3に準拠した5レベルのエンコーディング
Tx出力インピーダンス	Zout、TX		100		オーム	ディファレンシャル
Rx入力インピーダンス	ジン、RX		100		オーム	ディファレンシャル
高速電気インターフェース、ホスト-SFP
シングルエンドデータ入力スイング	ヴィンシング	250		1200	mV	シングルエンド
シングルエンドデータ出力スイング	Voutsing	350		800	mV	シングルエンド
立ち上がり/立ち下がり時間	Tr、Tf		175		ps	20%-80%
Tx入力インピーダンス	ジン		50		オーム	シングルエンド
Rx出力インピーダンス	Zout		50		オーム	シングルエンド
