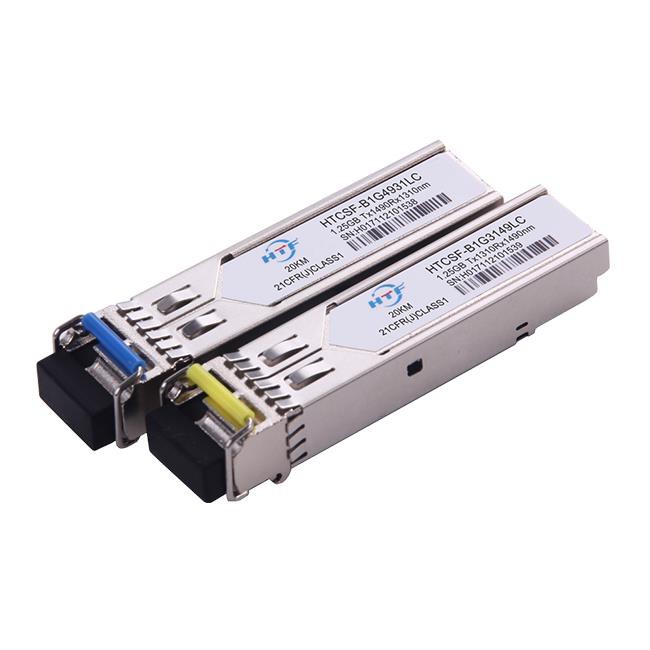

sfpモジュールシングルモードSFPBIDI20km光トランシーバー
特徴
●最大1.25Gb / sのデータリンク
●1310nmFPレーザー送信機とPIN光検出器
●9 / 125µmSMFで最大20km
●ホットプラグ可能なSFPフットプリント
●BIDILC / UPCタイプのプラガブル光インターフェース
●低消費電力
●EMIを低減するための金属製エンクロージャ
●RoHS準拠で鉛フリー
●デジタル診断監視インターフェースをサポート
●シングル+3.3V電源
●SFF-8472に準拠
●ケース作動温度
コマーシャル：0〜+70oC
拡張：-10〜+80oC
工業用：-40〜+85oC
アプリケーション
●スイッチインターフェイスへの切り替え
●ギガビットイーサネット
●スイッチドバックプレーンアプリケーション
●ルーター/サーバーインターフェース
●その他の光リンク
部品番号注文情報
| 部品番号 | データレート（Gb / s） | 波長（nm） | 伝送距離（km） | 温度（oC）（オペレーティングケース） |
| HTSF-B1G3149LC | 1.25 | 1310Tx / 1490nmRx | 20km SMF | 0〜70コマーシャル |
| HTSF-B1G3149LE | 1.25 | 1310Tx / 1490nmRx | 20km SMF | -10〜80拡張 |
| HTSF-B1G3149LI | 1.25 | 1310Tx / 1490nmRx | 20km SMF | -40〜85工業用 |
推奨動作条件と電源要件
| パラメータ | シンボル | 最小 | 典型的な | マックス | 単位 | ノート |
| 動作ケース温度 | TOP | 0 | 70 | oC | 商業の | |
| -10 | | 80 | 拡張 | |||
| -40 | | 85 | 工業用 | |||
| 電源電圧 | VCC | 3.135 | 3.3 | 3.465 | V | |
| データレート | 1.25 | Gb / s | ||||
| 制御入力電圧が高い | 2 | Vcc | V | |||
| 制御入力電圧が低い | 0 | 0.8 | V | |||
| リンク距離（SMF） | D | 20 | km | 9 / 125um |
概要
HTF'HTSF-B1G3149Lx Small Form Factor Pluggable（SFP）トランシーバーは、Small Form Factor Pluggable Multi-Sourcing Agreement（MSA）と互換性があります。トランシーバーは、LDドライバー、リミッティングアンプ、デジタル診断モニター、 FPレーザーとPIN光検出器。モジュールデータは、9 / 125umシングルモードファイバーで最大20kmにリンクします。
光出力は、Tx DisableのTTLロジックハイレベル入力によって無効にすることができ、システムはI2Cを介してモジュールを無効にすることもできます。 Tx Faultは、レーザーの劣化を示すために提供されています。 信号喪失（LOS）出力は、受信機の入力光信号の喪失またはパートナーとのリンクステータスを示すために提供されます。 システムは、I2Cレジスタアクセスを介してLOS（またはリンク）/無効化/障害情報を取得することもできます。
機械的寸法
よくある質問
Q：モジュール&＃39;の内部情報、ラベル、パッケージをOEMにすることはできますか？
A：HTFはOEM製品のカスタマイズサービスを提供します。 特定のニーズに応じて、HTFは、モジュールの内部情報、ラベルロゴ、およびパッケージイメージデザインから、費用効果の高いソリューションの完璧なセットを提供します。
Q：互換性はどうですか？
A：モジュールの互換性を確保してコストパフォーマンスを確保
Q：パフォーマンスは安定していますか？
A：信号伝送は非常に安定しています。 安定性をテストするためにサンプルを購入できます
Q：DDM機能はどうですか？
A：DDM機能により、光モジュールの使用状態をリアルタイムでマスターできます。 HTFにはさまざまなモデルがあり、カスタマイズすることもできます。
