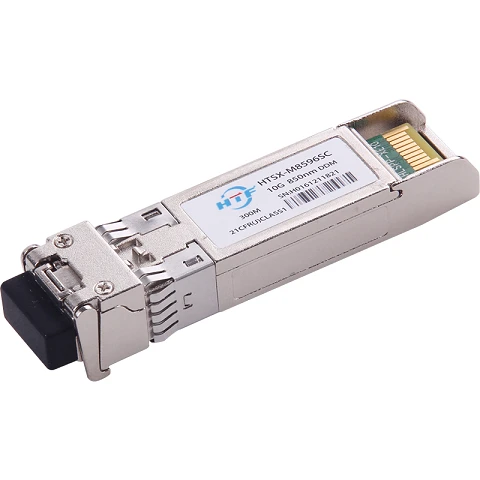

10Gb/秒 SFP+ 850nm 光トランシーバー モジュール HTSX-M8596Sx
光モジュールの特長
最大 11.3Gb/秒のデータリンク
850nm VCSEL レーザーおよび PIN レシーバー
50/125µm MMF で最大 300m
ホットプラグ対応 SFP+ フットプリント
デュプレックスLC/UPCタイプのプラガブル光インターフェース
金属エンクロージャ、EMIを低減
RoHS準拠および鉛フリー
デジタル診断モニタリングインターフェイスをサポート
単一の +3.3V 電源
SFF+MSAおよびSFF8472に準拠
ケース動作温度
コマーシャル: 0 ~ +70oC
延長: -10 ~ +80oC
工業用: -40 ~ +85oC
部品番号注文情報
|
部品番号 |
データ速度 (Gb/秒) |
波長(nm) |
伝送距離(m) |
温度 （oC) (運用ケース) |
|
HTSX-M8596SC |
10.3125 |
850 |
300mMMF |
0~70 コマーシャル |
|
HTSX-M8596SE |
10.3125 |
850 |
300mMMF |
-10~80 拡張 |
|
HTSX-M8596SI |
10.3125 |
850 |
300mMMF |
-40~85 工業用 |
1. 絶対最大定格
個々の絶対最大定格を超えて動作させると、このモジュールに永久的な損傷を与える可能性があることに注意してください。
|
パラメータ |
シンボル |
分 |
マックス |
ユニット |
ノート |
|
保管温度 |
TS |
-40 |
85 |
oC |
|
|
電源電圧 |
VCC |
-0.5 |
3.6 |
V |
|
|
相対湿度 (結露なきこと) |
RH |
5 |
95 |
% |
|
|
ダメージ閾値 |
THd |
5 |
|
dBm |
|
2. 推奨動作条件と電源要件
|
パラメータ |
シンボル |
分 |
典型的な |
マックス |
ユニット |
ノート |
|
動作ケース温度 |
TOP |
0 |
|
70 |
oC |
コマーシャル |
|
-40 |
|
85 |
oC |
産業用 |
||
|
電源電圧 |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
データレート |
|
|
10.3125 |
|
Gb/秒 |
|
|
制御入力電圧が高い |
|
2 |
|
Vcc |
V |
|
|
制御入力電圧が低い |
|
0 |
|
0.8 |
V |
|
|
リンク距離 (SMF) |
D |
|
|
300 |
m |
50/125μm |
3. 概要
HTF の HTSX-M8596Sx SFP+ トランシーバーは、マルチモード ファイバー上で最大 300 m のギガビット イーサネット リンク 10- で使用するように設計されています。 このモジュールは、高集積光学サブアセンブリ内の 850nm VCSEL レーザー、PIN、およびプリアンプで構成されています。 デジタル診断機能は、SFF-8472 で指定されているように、2-ワイヤー シリアル インターフェースを介して利用できます。
HTSX-M8596Sx トランシーバは、独自の強化されたデジタル診断モニタリング インターフェイスを提供し、トランシーバ温度、レーザー バイアス電流、送信光パワー、受信光パワー、トランシーバ電源電圧などのデバイス動作パラメータにリアルタイムでアクセスできます。 また、特定の動作パラメータが工場で設定された正常範囲を超えた場合にエンドユーザーに警告する、アラームおよび警告フラグの高度なシステムも定義されています。
SFP+ MSA は、8 ビット アドレス 1010000X (A0h) のワイヤ シリアル インターフェイスを介してアクセスできる、EEPROM 内の 256- バイト メモリ マップを定義します。2-。 デジタル診断モニタリング インターフェイスは 8 ビット アドレス 1010001X (A2h) を使用するため、最初に定義されたシリアル ID メモリ マップは変更されません。
4. ピン割り当てとピンの説明
|
|
ピン |
シンボル |
名前/説明 |
ノート |
|
1 |
VEET |
送信機グランド（受信機グランドと共通） |
1 |
|
2 |
T故障 |
送信機の故障。 |
2 |
|
3 |
TDIS |
送信機を無効にします。 ハイまたはオープンではレーザー出力が無効になります。 |
3 |
|
4 |
SDA |
2-ワイヤシリアルインターフェースデータライン |
4 |
|
5 |
SCL |
2-ワイヤーシリアルインターフェースクロックライン |
4 |
|
6 |
MOD_ABS |
モジュールがありません。 モジュール内で接地 |
4 |
|
7 |
RS0 |
レート選択 0 |
5 |
|
8 |
ロス |
信号損失の表示。 ロジック 0 は通常の動作を示します。 |
6 |
|
9 |
RS1 |
接続は必要ありません |
|
|
10 |
VEER |
受信機グランド（送信機グランドと共通） |
1 |
|
11 |
VEER |
受信機グランド（送信機グランドと共通） |
1 |
|
12 |
RD- |
レシーバーの反転データ出力。 AC結合 |
|
|
13 |
RD+ |
レシーバーの非反転 DATA 出力。 AC結合 |
|
|
14 |
VEER |
受信機グランド（送信機グランドと共通） |
1 |
|
15 |
VCCR |
受信機電源 |
|
|
16 |
VCCT |
送信機電源 |
|
|
17 |
VEET |
送信機グランド（受信機グランドと共通） |
1 |
|
18 |
TD+ |
トランスミッターの非反転データ入力。AC 結合。 |
|
|
19 |
TD- |
トランスミッターの反転データ入力。AC 結合。 |
|
|
20 |
VEET |
送信機グランド（受信機グランドと共通） |
1 |
ノート：
1. 回路グランドはシャーシ グランドから内部で絶縁されています。
2. TFAULT はオープンコレクタ/ドレイン出力で、使用する場合はホストボード上の 4.7kΩ～10 kΩ 抵抗でプルアップする必要があります。 プルアップ電圧は 2.0V ～ Vcc + 0.3V である必要があります。出力が高い場合は、TX バイアス電流または TX 出力電力が事前に設定されたアラームしきい値を超えることによって引き起こされるトランスミッタの障害を示します。 出力が低い場合は、正常に動作していることを示します。 ロー状態では、出力は次のようにプルされます。<0.8V.
3. Laser output disabled on TDIS >2.0V またはオープン、TDIS で有効<0.8V.
4. ホストボード上の4.7kΩ- 10kΩで2.0V～3.6Vの電圧にプルアップする必要があります。 MOD_ABS はラインを Low にして、モジュールが接続されていることを示します。
5. SFF-8431 Rev 4.1 に従って内部プルダウン。
6. LOSはオープンコレクタ出力です。 ホストボード上の4.7kΩ～10kΩで2.0V～3.6Vの電圧にプルアップする必要があります。 ロジック 0 は通常の動作を示します。 ロジック 1 は信号の損失を示します。
