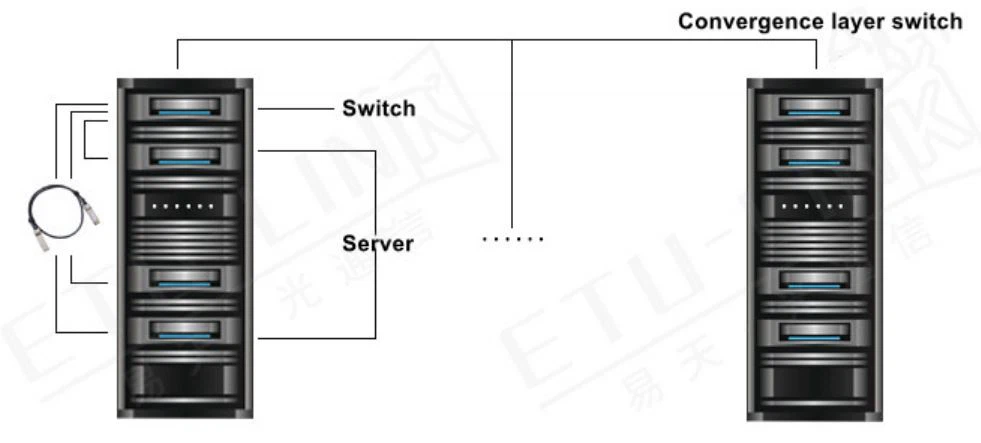

40ギガビットデータセンターのTOR配線モードでは、標準の42Uサーバーキャビネットを使用してから、サーバーキャビネットの上に40ギガビットスイッチを配置します。 サーバーキャビネット内のサーバーは、40ギガビットを介して上端のスイッチに接続されていますDACケーブルを直接接続し、最後に上部キャビネットのスイッチをコンバージェンスレイヤー/コアレイヤースイッチに接続します。
光ファイバスイッチのポート数が多いため、ポートの冗長性を回避するために、サーバーキャビネットの数は比較的密集しており、通常は42Uの標準サーバーキャビネットが使用されます。 ただし、42U標準キャビネットは、42台の1Uサーバーを意味するわけではありません。これは、キャビネットが予約された熱と移動スペース、電源、およびその他の要因を考慮し、キャビネットが空の場所にラインを歩くためのスペースを必要とするためです。スイッチ、ファイアウォール、その他の機器を配置します。 したがって、通常は42U標準キャビネットの下に、約20台の1Uサーバーを配置できます。
40G DAC高速ケーブルの長さは5メートル以内です。これは、42Uサーバーキャビネットの高さがわずか2メートルであるため、40GデータセンターのTOR配線では十分です。
サーバーの光ポートが40ギガビットスイッチに接続する場合、40GサーバーネットワークカードをPCI-Eバスインターフェイスに挿入してから、40ギガビットDAC高速ケーブルの一方の端にあるモジュールをサーバーネットワークに接続する必要があります。カードと40ギガビットスイッチのもう一方の端。 最後に、サーバーのトップレベルのアップリンクポートがコンバージェンスレイヤー/コアレイヤースイッチに接続されます。
40G DAC高速ケーブルの長さは5メートル以内です。これは、42Uサーバーキャビネットの高さがわずか2メートルであるため、40GデータセンターのTOR配線では十分です。
一般的に、費用効果の高い要因により、DACTOR配線はDAC高速ケーブルを使用します。
