テレコミュニケーションでは、アイダイアグラム（アイダイアグラム）とも呼ばれます。
アイチャートは、オシロスコープの残光効果により、走査により得られた各コード要素波形を重ね合わせて形成されます。伝送システムのパフォーマンスを推定および改善（チューニング）するために実験的な方法が使用されたときにオシロスコープで観察されるパターンを指します。アイグラフを観察する方法は、オシロスコープを使用して受信フィルターの出力端をスパンし、オシロスコープのスキャン周期を調整して、オシロスコープの水平スキャン周期が受信コード要素の周期と同期するようにします。現時点では、オシロスコープ画面に表示されるグラフは人間の目のように見えるため、GG quot; eye graph"と呼ばれます。
アイチャートは、高速デジタル伝送における信号品質の一般的な指標です。アイチャートには、通常、データレートを下回るサンプルレートに必要な電圧の時間サンプルがいくつか含まれています。完璧なアイダイアグラムには、影響の頻度に関係なく、物理学から派生したかのように、信号に関する膨大な量のパラメトリック情報が含まれています。
システムの利点と欠点の程度を推定するために、デジタル信号の全体的な特性を反映するアイダイアグラムからコード間クロストークとノイズの影響を観察できます。したがって、アイダイアグラム分析は、高速相互接続システムのシグナルインテグリティ分析の中核です。さらに、このグラフを使用して、受信フィルターの特性を調整し、コード間のクロストークを減らし、システムの伝送性能を向上させることができます。エンジニアはこれを使用して、設計のシグナルインテグリティをチェックし、設計プロセスの早い段階で問題を見つけることができます。アイ・ダイアグラムは、ビット誤り率などの他の測定と組み合わせて使用することで、設計者がパフォーマンスを予測し、問題の原因を特定するのに役立ちます。
テストにおける視力検査表と品質の間には密接な関係があります。アイダイアグラムが良好で安定している場合は、モジュールの品質が良好であることを意味します。
目の形にはさまざまな種類があり、アイチャートもあります。アイダイアグラムの形状の特徴から信号の品質をすばやく判断できます。

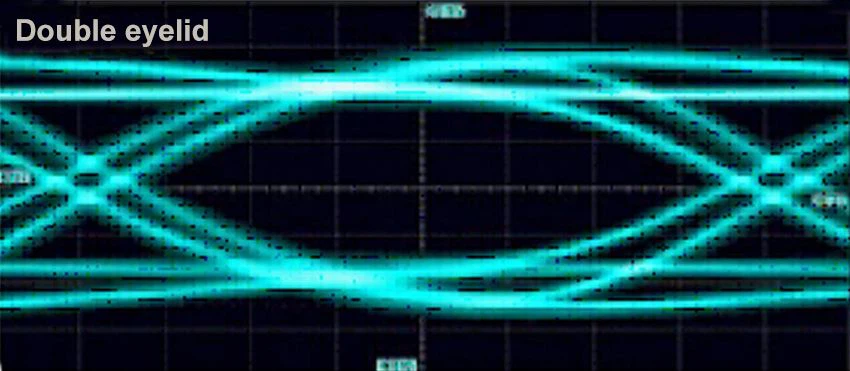

1.以下のアイチャートにはGG quot;二重まぶたGG quot;があり、これは信号がクロストークまたは前悪化である可能性があることを示しています。

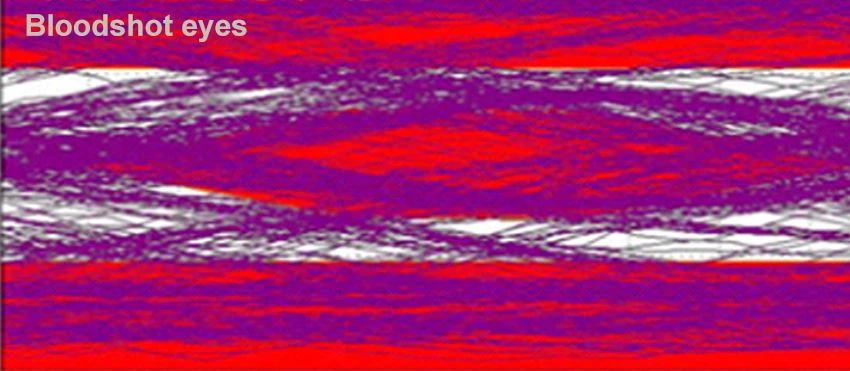

2. GGクォートの下の目のチャート。テスト方法の誤りまたは明らかなPCB配線エラーが原因の可能性がある、信号品質の低下を示します。

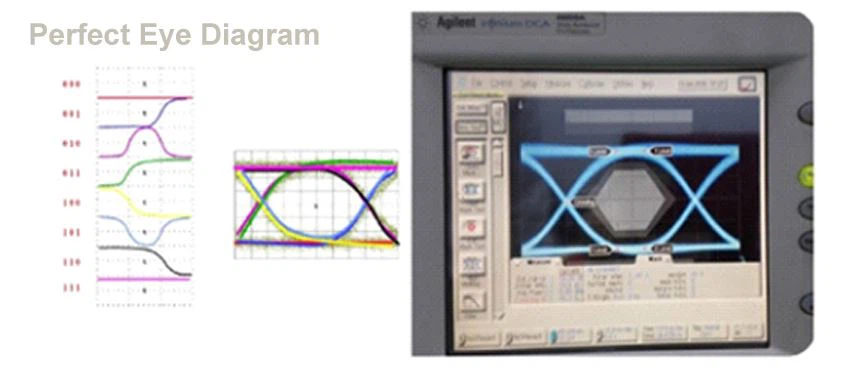

3.完全なアイダイアグラムには、GG quot; 000"のすべての状態が含まれている必要があります。" 111"まで、8つの状態で1つのアイダイアグラムを形成します。
