QSFP 40G LR4 光モジュールは 40G ネットワークで広く使用されており、2 種類の QSFP 40G LR4 CWDM 光モジュールと QSFP 40G LR4 PSM 光モジュールが含まれます。
CWDMとPSMとは何ですか?
CWDM (Coarse Wavelength Division Multiplexing) は、粗い波長分割多重化を指します。 CWDM は WDM (波長分割多重) の一種です。 単一の光ファイバー上の複数のチャネルで信号を送受信できます。 通常、通信ネットワークで使用されます。 ポイントツーポイント構造の配線。
PSM (パラレル シングル モード ファイバー) は、パラレル シングルモード ファイバー テクノロジーを指します。 単一のファイバー上の複数のチャネルで信号を送受信する CWDM 光モジュールとは異なり、PSM は 4 本の並列ファイバー上で信号を同時に送受信できます。
QSFP 40G LR4 CWDM 光トランシーバーの概要
QSFP 40GLR4 CWDM モジュールは通常、QSFP プラス 40G LR4 光モジュールを指します。これには、LC デュプレックス インターフェイス、4 つの独立したトランシーバー チャネルがあり、各チャネルは 10 Gbps のレートをサポートします。 分散を最小限に抑えるために、QSFP 40GLR4 CWDM 光モジュールはシングルモード ファイバーで使用する必要があり、最大伝送距離は 10 キロメートルです。
QSFP 40G LR4 CWDM 光モジュールのトランスミッタは、4- チャネル分布帰還レーザー (DFB) アレイを使用して、4- チャネル 10Gbps 電気信号を 4- チャネル CWDM 光信号に変換し、多重化します。 4- チャネル CWDM 光信号をシングルチャネル 40Gbps 光信号に変換 伝送はシングルモード光ファイバで実行されます。 受信側は 40Gbps 光信号を 4- チャネル CWDM 光信号にデマルチプレクサし、光検出器を通じて 10Gbps 電気信号に変換します。
QSFP 40G LR4 CWDM の 4 つの CWDM チャネルの中心波長は 1271nm、1291nm、1311nm、1331nm であり、ITU-T G694.2 規格に準拠しています。
QSFP 40G LR4 PSM 光モジュールの概要

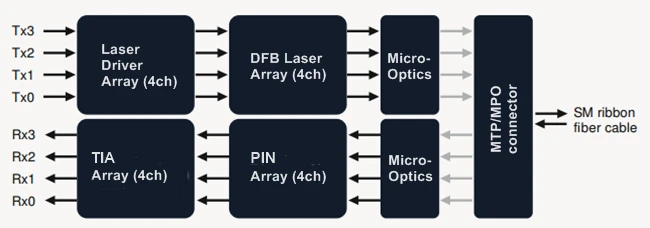

QSFP 40G LR4 PSM 光モジュールには MTP/MPO インターフェイスがあり、4 つの独立した送受信チャネルを提供し、各チャネルはシングルモード ファイバー上で 10G レートで実行でき、伝送距離は最大 10 キロメートルです。 QSFP 40G LR4 PSM のトランスミッタ モジュールは、CML と互換性のある電気入力信号を受信し、レシーバ モジュールは光検出器アレイを介してパラレル入力信号を出力信号に変換します。レシーバ モジュールの出力信号も CML と互換性があります。 CML。 通常、MTP/MPO インターフェイス ソケットの内側にはガイド ピンがあり、モジュールを挿入するときに正しいインターフェイスの位置を調整するために使用できます。 ユーザーが MTP/MPO コネクタを備えたファイバー ジャンパーを QSFP プラス 40G LR4 PSM 光モジュールに挿入すると、インターフェイスの位置ずれによるファイバーの損傷の問題を回避できます。
ニーズに応じて適切な光モジュールをお選びいただけます。
