MTP/MPO-LC ブランチ ジャンパとは何ですか。
分岐ジャンパーは、一方の端にマルチコア MTP/MPO コネクタを、もう一方の端に単一または二重コア LC コネクタを備えた外側のシースブランチを備えた光ファイバーコンポーネントです。トランク ケーブル、トランク延長ケーブル、または背面のシングル/ダブル コネクタ モジュール用の MTP/MPO コネクタの変換を提供します。
MTP/MPO-LC ブランチ ジャンパを使用する利点は何ですか。
ネットワーク システムを設計する場合、事前に構造化ケーブルを計画することが非常に重要です。当社の目標は、現在のネットワークニーズに対応し、将来の開発に適応することです。構造化ケーブル システムは、ネットワークの進化に伴って、インフラストラクチャの移動、追加、変更などの通常のタスクを柔軟に処理できます。高密度 LAN またはストレージ スイッチで MTP/MPO-LC ブランチ ジャンパを使用すると、構造化ケーブルの改善に役立ちます。
従来のジャンパよりもブランチジャンパアセンブリを使用する主な利点の一部:
1. ブランチ ジャンパは、ポートの破損やスイッチのエラーのリスクを軽減する、高密度スイッチ ポート レプリケーションを実装するためのクリーンで高密度な方法を提供します。
2.ブランチジャンパーは、キャビネット内のスペースが少なく、従来のジャンパーよりも優れた垂直管理を持っています。12 コアブランチジャンパの一方の端にあるブランチは、同じコア番号を持つジャンパのブランチよりもはるかに小さいです。
3. LAN およびストレージ ネットワークの光ファイバ ケーブルの輻輳を低減する。冷却気流の増加を改善し、移動、増加および変更を容易にすることができる。
4.ブランチジャンパーは、配線インフラと電子機器のシームレスな統合を提供するために、電子機器のネットワークポートに一致するようにエンジニアリングのカスタマイズを含む使用できるインターリーブLCブランチを提供します。
MTP/MPO-LC ブランチ ジャンパの代表的な用途は何ですか。
MTP/MPO-LC ブランチジャンパは、他のデバイスへのこれらのポートの接続を容易にするために、ブレードスイッチボードカードのポートレプリケーションに使用されます。特定のアプリケーションと挿入されるコンポーネントに基づいて、ブランチ ジャンパ、モジュールブランチ ジャンパ、およびトランク ブランチ ジャンパの 2 種類があります。

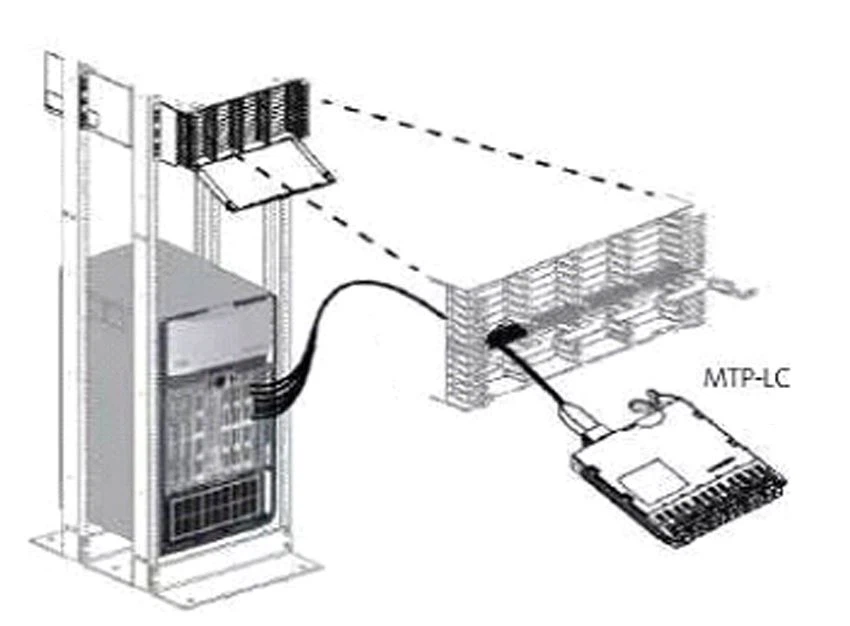

モジュールブランチジャンパは MTP/MPO-LC モジュールの背面に直接接続し、スイッチ ポートを同じラックまたは隣接するラックにある配電フレームにコピーします。通常、このアプリケーションでは、スイッチは MDA または列ヘッダーの切り替えにあります。
スイッチ マッピングの配布フレームは、スイッチが配置されている場所の外側にあります。このアプリケーションの展開は、通常、共通のスワップ領域とポートレプリケーションを使用する場合に必要なプライマリ配布領域 (MDA) です。
MTP/MPO-LC ブランチ ジャンパにはどのような LC ブランチ長を使用する必要がありますか。
最適なブランチ ジャンパ LC ブランチ長は、フレーム タイプ、ブレード タイプ、ブレード ポート数、ポートの向き、ルーティングの各要素によって異なります。
スイッチに対して MTP/MPO-LC ブランチ ジャンパをルーティングする方向はどれですか。
最適なスイッチルーティング方向は、ブレードカードの方向とファン/取り込み位置の2つの要因によって異なります。たとえば、スイッチがブレード カードの水平方向およびファン/エアインテイク位置にある場合、分岐ジャンパーが左右に来るのを防ぐわけではありません。一方、ファン/吸気がスイッチの片側にある場合は、分岐ジャンパーをもう一方の側に配置する必要があります。
これは、ブレードカードスイッチの垂直方向にも適用されます。
