MTP光ファイバパッチコードは、MPO光ファイバパッチコードに基づく配線システムと直接相互接続することができますが、MTPとMPO光ファイバパッチコードは、コネクタタイプ、ピンクランプ、フローティングフェルール、ガイドピン、取り外し可能ハウジングおよび性能が異なります。
コネクタの種類
MPO(マルチファイバ プッシュイン)コネクタは、少なくとも 8 つの光ファイバを備えたコネクタです。コネクタに複数の光ファイバを提供するように設計されています。それはIEC 61754-7標準およびアメリカのTIA-604-5標準に合致する。高帯域幅および高密度配線システム接続に適しています。
MTP(マルチファイバプルアウト)コネクタはUSコネクタによって製造され、MPOコネクタの改良版です。そのため、MTP コネクタは一般的な MPO コネクタと完全に互換性があり、MPO ファイバ パッチ コード配線システムの相互接続と直接接続できます。ただし、一般的な MPO 光ファイバ パッチ コード コネクタと比較して、MTP 光ファイバ パッチ コード コネクタは、光および機械的特性を向上させることができます。

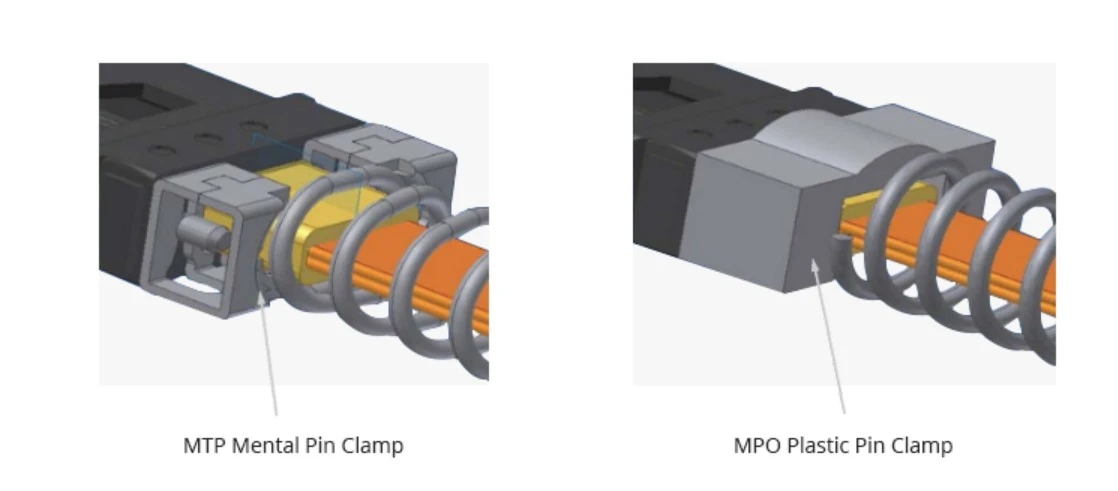

ピンクリップ
MPO光ファイバーパッチコードのコネクタは、通常、使用時に偶発的な破損を最小限に抑えるためにピンを固定することができる金属ピンクランプが装備されていますが、MPO光ファイバーパッチコードコネクタにはプラスチック製のピンクランプが装備されています。使用中にピンが壊れることがあります。
フローティングフェルール
MTPファイバージャンパのコネクタにはフローティングフェルールがあり、機械的性能を向上させるために使用できます。つまり、MTP ファイバ ジャンパ コネクタのフローティング フェルールは、負荷の下で安定した接続を維持するために内部にフローティングできます。ただし、MPO 光ファイバ パッチ コード コネクタにはフローティング フェルールがありません。
ガイドピン
シングルコア光ファイバーコネクタとは異なり、マルチコア光ファイバーコネクタアダプタは、粗いアライメントにのみ使用されます。したがって、2つのMTフェルールを併用する場合、ガイドピンは正確なアライメントに不可欠です。MTP と MPO 光ファイバ パッチ コード コネクタで使用されるガイド ピンも異なります。MTP光ファイバパッチコードコネクタは、ガイドホールとフェルールの端面の破片を減らすために、しっかりと固定されたステンレス鋼円形ガイドピンです。MPO光ファイバパッチコードコネクタは、使用中に破片を発生させる可能性がある円筒形ガイドピンを使用します。
MTP 光ファイバ パッチ コード コネクタには取り外し可能なシェルがあります
MTPファイバージャンパコネクタは取り外し可能なシェルを備えており、MTシールガスケットのリワークと研磨、パフォーマンステストの容易な実行、組み立て後の現場でも極性の容易な変更が可能です。MTP PRO光ファイバジャンパは、迅速かつ効果的にケーブルを構成し、現場で極性を変更すると同時に、製品の性能を保証します。
MPO光ファイバパッチコードコネクタは、光ファイバケーブルの国際規格として認識されており、40G/100Gデータセンターのケーブル配線構造に適しています。ただし、MPO 光ファイバ パッチ コード コネクタを使用すると、リターン損失、パケット損失などの問題が発生する場合があります。MTP ファイバ パッチ コード コネクタは、高密度配線システムでデータを送信する際に、光ファイバ パッチ コードの極性を確保し、挿入損失とリターン損失を低減するように設計された高性能 MPO コネクタです。
Q: MTP または MPO ファイバー ジャンパの選び方
回答: MTP および MPO の両方のファイバー パッチ コードは、高密度ケーブル構造で使用できますが、MTP ファイバ パッチ コードは、データセンター アーキテクチャの光学的および機械的なパフォーマンスを向上させる MPO ファイバ パッチ コードの強化されたバージョンです。また、ネットワークアップグレードを提供する ケーブルを迅速かつ効果的に構成し、極性を変更する柔軟性を向上させます。
