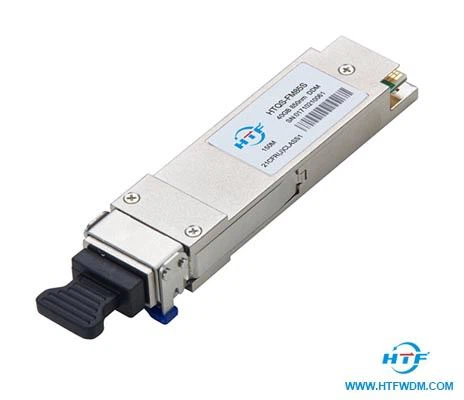

40G QSFP + SR4 光モジュールを取り付けるには、8 つのステップがあります。以下の 8 つの手順を示します。
ステップ1:ハンドまたはラックの正しい接地点に静電気防止リストストラップを置きます。
ステップ2:QSFP + 光学モジュールを保護パッケージから取り外します。
ステップ 3: QSFP + SR4 光モジュールの外観のラベルを確認して、光モジュールのモデルが正しいことを確認します。
ステップ4:QSFP + SR4光モジュールのダストプラグを取り外し、脇に置きます。
ステップ 5: ベイルクリップ付きの光学モジュールを取り付けます。
A: QSFP + SR4 光モジュールをスロットの縦方向に合わせます。
B: QSFP + SR4 光モジュールをスロットに合わせ、光モジュールがスロットに完全に接触するまで QSFP + SR4 光モジュールを慎重にスロットにスライドさせます。
ステップ 6: プルタブ付き QSFP + SR4 光モジュールの取り付け:
A: ラベルを上に向けて光モジュールを持ちなさい。
B: QSFP + SR4 光モジュールをスロットに合わせ、光モジュールがスロットに完全に接触するまで、QSFP + SR4 光モジュールを慎重に操作にスライドさせます。
ステップ 7: QSFP + SR4 光モジュールの露出部分を親指で押さえて、スロット内の光モジュールを完全に固定します。
ステップ 8: ファイバージャンパが接続されるまで、QSFP + SR4 光モジュールの光穴にダストプラグを取り付け直します。ファイバージャンパが接続されない前に、ダストプラグを取り外さないで下さい。
