波長分割多重 (WDM)

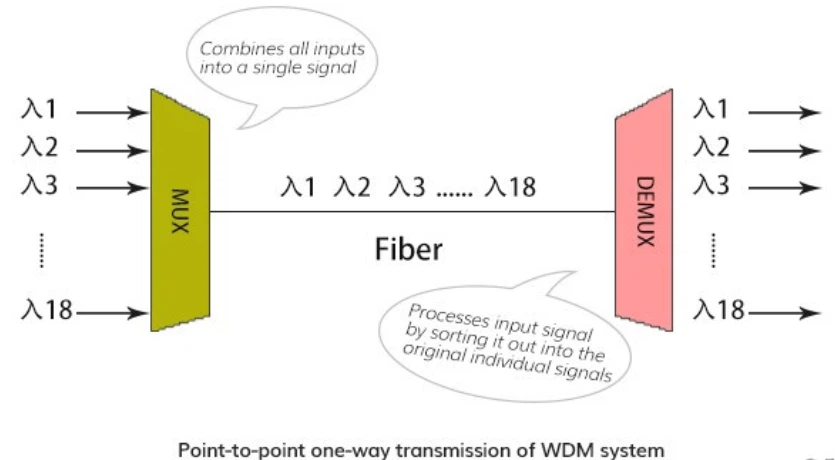

波長分割多重 (WDM) は、さまざまな情報を運ぶさまざまな波長の一連の光キャリア信号であり、送信側でマルチプレクサを介して結合され、同じファイバーに結合されて送信されます。受信側では、さまざまな光信号が送信されます。波長はデマルチプレクサによって分離されます。 同じファイバで異なる波長の 2 つ以上の光信号を同時に伝送するこの技術は、波長分割多重化 (WDM) と呼ばれます。 WDM 技術は、1 つの光の伝送容量を 2 倍にすることができ、既存の光ネットワークの容量を簡単に拡張できます。 送信信号の方向に応じて、WDM は多重化または逆多重化に使用できます。
性能パラメータ
多重化/逆多重化デバイス (マルチプレクサ/デマルチプレクサ) は WDM の主要なデバイスであり、システム全体のパフォーマンスに影響を与えます。 多重化/逆多重化デバイスの主な性能パラメータは?
1.ワーキングバンド
1550 波長などのマルチプレクサ/デマルチプレクサの使用帯域は、S バンド (短波長帯域 1460 ~ 1528 nm)、C バンド (通常帯域 1530 ~ 1565 nm)、L バンド (長波長帯域 1565 ~ 1625 nm) の 3 つの帯域を区別します。
2. チャンネル数とチャンネル間隔
チャネル数とは、波長分割合分波器で合成または分離できるチャネル数のことです。 この数は 4 から 16 まで変化します0。 チャネルを追加することでデザインが強化されます。 一般的なチャネル番号は、4、8、16、32、40、48 などです。チャネル間隔は、隣接する 2 つのチャネルの公称キャリア周波数の差を指し、チャネル間干渉を防ぐために使用できます。 ITU-T G.692 の勧告によると、100GHz (0.8nm)、50GHz (0.4nm)、および 25GHz があり、間隔は 200GHz (1.6nm) 未満であり、100GHz および 50GHz のチャネル間隔が現在推奨されています。
3. 挿入損失
挿入損失は、光伝送システムに波長分割マルチプレクサ (WDM) を挿入することによって生じる減衰です。 波長分割マルチプレクサによる光信号の減衰は、システムの伝送距離に直接影響します。 一般に、挿入損失が低いほど、信号の減衰は少なくなります。
4. 隔離
分離度とは、各チャネルの信号間の分離度を指し、分離度の値が高いと、信号間のクロストークが伝送信号の歪みを引き起こすのを効果的に防ぐことができます。
5. 偏波依存損失 PDL
偏波依存損失 PDL は、固定された温度、波長、および同じバンドでの異なる偏波状態によって引き起こされる最大損失と最小損失の間の距離、つまり、すべての入力偏波状態での挿入損失の最大偏差です。
