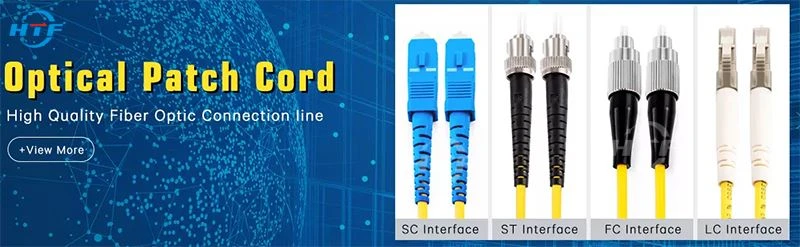

光ファイバ通信には、さまざまな光ポートがあります。その中でもFC、SC、ST、LCが一般的に適用されます。
光ファイバ ケーブルは、ケーブルの終端に使用できるいくつかの異なるコネクタを使用します。彼らはいくつかの類似点を持っていますが、それぞれの種類は、彼らが交換できないほどのサイズと形状が異なります。ファイバー関連の機器を設置する場合は、そのジョブに適したコネクタがケーブルに装備されていることを確認することが重要です。
SC、角コネクタまたは標準コネクタの略称。
SCは、今日使用されている最も一般的なタイプの光ファイバーコネクタです。使いやすく、製造コストが低い設計のSCは、LCに似たプッシュプル設計を使用しますが、ラッチの代わりにロックタブを使用してユニットを固定します。SCの費用対効果の高い設計は、通信やデータ通信などのファイバーケーブルを頻繁に使用する業界で人気のある選択肢となっています。
STは、ストレートチップの略称は、バヨネット光ファイバコネクタを意味します。
ST は、FC に似た設計を使用しますが、スレッドの代わりに BNC 同軸コネクタと同様のロックメカニズムを使用します。ODFでも採用されており、このタイプのファイバーコネクタをFCタイプよりも簡単かつ迅速に設置できます。FCをインストールする際、緑色のオペレータによってはバックルがオーバーフローする場合がありますが、STではこのようなことが起こりません。
FC、フェルールコネクタまたはファイバチャネルの略称。
FCは、現在業界標準から段階的に廃止されている古い光ファイバーコネクタです。シングルモードケーブルは依然としてFCを使用していますが、マルチモードケーブルで見ることは珍しいことです。FCコネクタはねじ込み型の設計により、新しい光ファイバコネクタに比べて取り外しに時間がかかります。さらに、金属の設計と使用が複雑になるほど、製造コストが高くなります。これらの欠点にもかかわらず、FCは、これらのスレッドが移動機械で使用されたときに安全を保つために許可しているので、まだいくつかの使用を見ています。
LC、ルーセントコネクタの略称、ルーセントテクノロジーズによって作成されました。
LCは、ラッチで所定の位置にロックするプッシュプルコネクタとして設計されています。より速く、操作しやすいのは利点ですが、LCの主な魅力は小さいサイズです。LC は、他の光ファイバー コネクタの約半分のサイズで、光ファイバ接続をサポートする余地が少なすぎるデバイスで使用できます。
今までは最小のコネクタです。SFPトランシーバーと一致させることができます。小型および高密度レイアウトのため、現在最も広く使用されている光学部品である。
