ええと、ドロップ光CWDMマルチプレクサモジュールを追加します
特徴
低挿入損失
広い通過帯域
ハイチャネルアイソレーション
高い安定性と信頼性
光路上でエポキシフリー
アプリケーション
ラインモニタリング
WDMネットワーク
電気通信
セルラーアプリケーション
性能仕様
商品名 | HTF-CWDMモジュール | ||||||||
パラメータ | 4チャンネル | 8チャンネル | 16チャンネル | 18チャンネル | |||||
マルチプレクサ | デマックス | マルチプレクサ | デマックス | マルチプレクサ | デマックス | マルチプレクサ | デマックス | ||

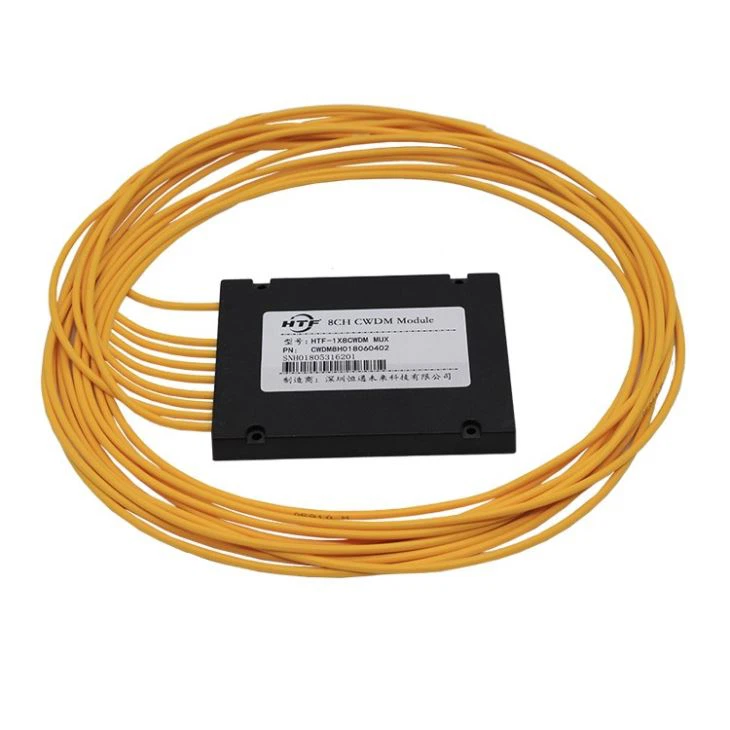

パッケージ寸法（mm） | ABSボックス | L100 x W80 x H10 | L100 x W80 x H10 | L141 x W115 x H18 | L141 x W115 x H18 | ||||
LGXボックス | L158 x W100 x H30 | ||||||||
1U 19 &アンプ; rdquo; ラックマウント | L440 x W220 x H44 | ||||||||
挿入損失（dB） | ≤1.5 | ≤2.5 | ≤3.5 | ≤3.8 | |||||
チャネル均一性（dB） | ≤0.6 | ≤1.0 | ≤1.5 | ≤1.8 | |||||
分離（dB） | 隣接 | N/A | & gt; 30 | N/A | & gt; 30 | N/A | & gt; 30 | N/A | & gt; 30 |
非隣接 | & gt; 40 | & gt; 40 | & gt; 40 | & gt; 40 | |||||
チャネル波長（nm） | 1270~1610/1271~1611 | ||||||||
中心波長精度（nm） | ±0.5 | ||||||||
チャネル間隔（nm） | 20 | ||||||||
チャネル通過帯域（@ -0.5dB帯域幅（nm） | ±7.5/±6.5 | ||||||||
チャネルリップル（dB） | & lt; 0.3 | ||||||||
挿入損失温度感度（dB /℃） | & lt; 0.005 | ||||||||
波長温度シフト（nm /℃） | & lt; 0.002 | ||||||||
分極依存損失（dB） | & lt; 0.1 | ||||||||
偏光モード分散 | & lt; 0.1 | ||||||||
指向性（dB） | & gt; 50 | ||||||||
リターンロス（dB） | & gt; 45 | ||||||||
最大電力処理（mW） | 300 | ||||||||
作動温度（℃） | -5~+75 | ||||||||
保管温度（℃） | -40~85 | ||||||||
チャンネルリスト
| ITUチャネル番号 | 波長 | ITUチャネル番号 | 波長 |
27 | 1270nm / 1271nm | 45 | 1450nm / 1451nm |
29 | 1290nm / 1291nm | 47 | 1470nm / 1471nm |
31 | 1310nm / 1311nm | 49 | 1490nm / 1491nm |
33 | 1330nm / 1331nm | 51 | 1510nm / 1511nm |
35 | 1350nm / 1351nm | 53 | 1530nm / 1531nm |
37 | 1370nm / 1371nm | 55 | 1550nm / 1551nm |
39 | 1390nm / 1391nm | 57 | 1570nm / 1571nm |
41 | 1410nm / 1411nm | 59 | 1590nm / 1591nm |
43 | 1430nm / 1431nm | 61 | 1610nm / 1611nm |
注文情報
例：HTF-CWDM- M 18 1 0 SP U：HTFuture CWDM Mux 18チャネル（上記のCWDM波長表に従った波長）、900umファイバー、0.5メートル、SC / UPCコネクター付き、1U19インチラックマウントパッキング。
構成 | チャンネル数 | ファイバータイプ | 繊維長 | コネクタ | 梱包 |
M=Mux | 02=2チャンネル | 0=250um | 0=0.5m | 0 =なし | A=ABSボックス |
Q1：4ch CWDMモジュールを購入する必要がありますが、LGXパッケージはありますか？
A1：はい、CWDM Mux / Demuxパッケージタイプを選択できます。ABSボックスパッケージ、LGXパッケージ、および19"が含まれます。 1Uラックマウント。
Q2：どのように発送しますか？
Q2：航空、海、エクスプレス（DHL、FedEx、UPS、EMS、TNTなど）。
Q3：どのくらい時間がかかりますか？
A3：エクスプレス：到着まで約3〜7営業日。
国際航空便：通常、到着までに約2〜4日かかりますが、目的地の港によっても異なります。
海上：どの目的地の港に依存します。
Q4：支払い条件はどうですか？
1. T/T
2.ウエスタンユニオン
3.ペイパル
4. L/C
CWDMについてもっと知る
CWDMの定義：
●1対のファイバで最大18の異なるCWDM波長
●CWDMチャネル間隔20nm、1270nm〜1610nm
●最大120kmの距離
●費用効果の高いWDMソリューション
●ハイブリッドCWDM / DWDMによるスケーラブル-投資に最適なソリューション
●CWDMテクノロジーは、最大70kmの短距離に便利で費用効果の高いソリューションを提供します。 40〜70 kmの距離の場合、CWDMは8チャネルのサポートに制限される傾向があります。
CWDMの原則
粗波長分割多重（CWDM）は、都市およびアクセスネットワーク向けの波長多重技術です。 伝送は、1270nmから1610nmの波長の18チャネルを使用して実現されます。 20nmのチャネル間隔により、費用効果の高いレーザーを使用できます。 チャネル幅自体は13nmです。 残りの7nmは、次のチャネルにスペースを確保するように設計されています。
技術的な詳細
ITU-T G.694.2
λ：1271nm-1611nm
最大 水のピークのため、18チャンネルを使用できます
チャネル間隔：20nm
CWDMとDWDM
特定の環境に最適なソリューションは、ネットワークとユーザーの要件によって異なります。
CWDMのスイートスポットは、最大10ギガビットイーサネットと16Gファイバチャネルです。 また、将来的にこれを超えて容量が増加する可能性はほとんどありません。 ただし、DWDMは、チャネルあたり最大100Gbpsの高速プロトコルを処理できるため、高速プロトコルに適したテクノロジーです。
従来、CWDMコンポーネントはコストが低く、DWDMよりも人気がありました。 現在、両方のソリューションの価格は同等です。 より高速、より多くのチャネル容量、より長い距離、パッシブネットワーキングを備えたDWDMは、グリーンフィールド設置に最適なテクノロジーです。
