関数
●Cバンド光信号全体増幅
●1528~1565nmの波長範囲をカバー
● 異なる断面積の無線中継器伝送を実現するサポートシステム
ハイライト
●広い使用波長範囲:1528nm~1565nm
● 3 つの光アンプ C バンド アプリケーション:
増幅器
列をなして
プリアンプ
● 低雑音指数: 標準: 5dB
●優れたゲイン平坦性
● 複数の動作モード:
AGC調整可能なゲイン
APC出力は調整可能
ACC電圧調整可能
● DCM または OADM の中間段階アクセス
● リモート管理用のオプションの OSC チャネル
● MON ポート、オンライン監視光パワーと OSNR

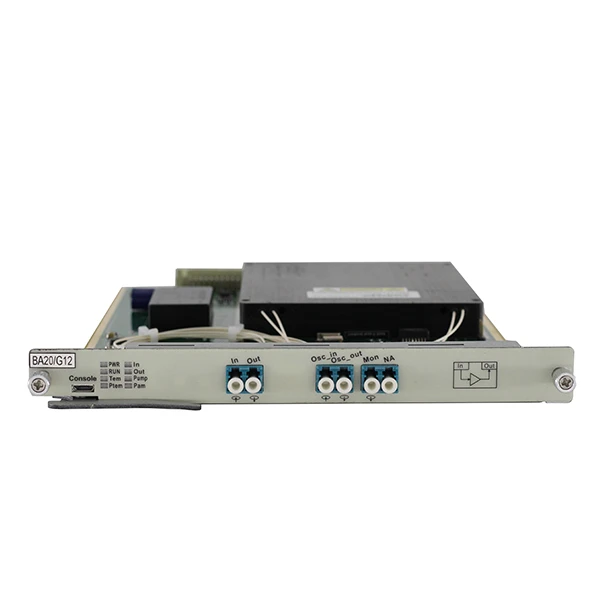

ブースター増幅器はリンクの送信側で動作します。 高入力パワー、高出力パワー、中程度の光ゲインが特徴です。 ブースターは、到達距離を延長するために集約された光入力パワーを増幅するように設計されています。
仕様
HT6000 シリーズ シャーシは、HTF マルチサービス混合メディア ソリューションの導入と管理の基盤です。
|
パラメータ |
分. |
タイプ病気の |
マックス. |
ユニット |
|
|
動作波長 |
1528 |
|
1565 |
nm |
|
|
出力電力 |
|
|
22 |
dBm |
|
|
得 |
8 |
|
33 |
dB |
|
|
入力電力 |
BA |
-10 |
|
最大出力 - ゲイン |
dBm |
|
ペンシルベニア/ロサンゼルス |
(最大入力-29) |
|
最大出力 - ゲイン |
||
|
雑音指数 |
|
5.0 |
|
dB |
|
|
ゲイン平坦性 |
|
1.0 |
|
dB |
|
|
入力閾値 |
-34 |
|
調整可能 |
dBm |
|
|
偏波依存性損失 |
|
|
0.3 |
dB |
|
|
偏波依存性ゲイン |
|
|
0.4 |
dB |
|
|
偏波モード分散 |
|
|
0.5 |
ps |
|
|
ポンプ動力の漏れ |
|
|
-29 |
dBm |
|
|
リターンロス |
45 |
|
|
dB |
|
|
EDFA サイズ |
191 (W) x 253 (D) x 20 (H) |
んん |
|||
|
環境 |
動作温度 |
-10 度 ~ 60 度 |
程度 |
||
|
保管温度 |
-40 度 ~ 80 度 |
程度 |
|||
|
相対湿度 |
5% ~ 95% 結露なきこと |
|
|||
|
消費電力 |
15以下 |
W |
|||
共通モジュール
|
モデル |
説明 |
ゲインdB |
最大出力 dBm |
最小入力 dBm |
最大入力 dBm |
Typ.NF dB |
|
増幅器Aアンプ |
||||||
|
BA16/G12 |
ブースター、最大出力16dBm、ゲイン12dB、OSC付き |
12dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA16/G12NS |
ブースター、最大出力16dBm、ゲイン12dB、OSCなし |
12dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA20/G12 |
ブースター、最大出力20dBm、ゲイン12dB、OSC付き |
12dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA20/G12NS |
ブースター、最大出力20dBm、ゲイン12dB、OSCなし |
12dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA16/G12V |
ブースター、最大出力20dBm、ゲイン12dB、OSC付き |
12±5dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA16/G12VNS |
ブースター、最大出力20dBm、ゲイン12dB、OSCなし |
12±5dB |
16dBm |
-10dBm |
4dBm |
5dB |
|
BA20/G12V |
ブースター、最大出力20dBm、ゲイン12dB、OSC付き |
12±5dB |
20dBm |
-10dBm |
8dBm |
5dB |
|
BA20/G12VNS |
ブースター、最大出力20dBm、ゲイン12dB、OSCなし |
12±5dB |
20dBm |
-10dBm |
8dBm |
5dB |
超大容量インテリジェント伝送プラットフォーム HT6000シリーズシャーシ
