長距離システムのアプリケーションがますます広範囲になるにつれて、当社が自社開発したミドルステージアクセス（MSA）EDFA、ミドルステージアクセス（MSA）EDFAは、DCMおよびOADMによって引き起こされる挿入損失を効果的に解決し、DCMおよびOADMを相殺することができます。 OADMバンド。 結果として生じる挿入損失により、システム OSNR のさらなる劣化が軽減されます。
関数
●Cバンド光信号全体増幅
●1528～1565nmの波長範囲をカバー
● 異なる断面積の無線中継器伝送を実現するサポートシステム
ハイライト
●広い使用波長範囲:1528nm~1565nm
●低雑音指数：typ 5dB
●優れたゲイン平坦性
● 複数の動作モード:
AGC調整可能なゲイン
APC出力は調整可能
ACC電圧調整可能
● DCM または OADM の中間段階アクセス
● DCM によって導入される挿入損失を相殺します。
● システム OSNR のさらなる低下を軽減します。
● リモート管理用のオプションの OSC チャネル
● MON ポート、オンライン監視光パワーと OSNR

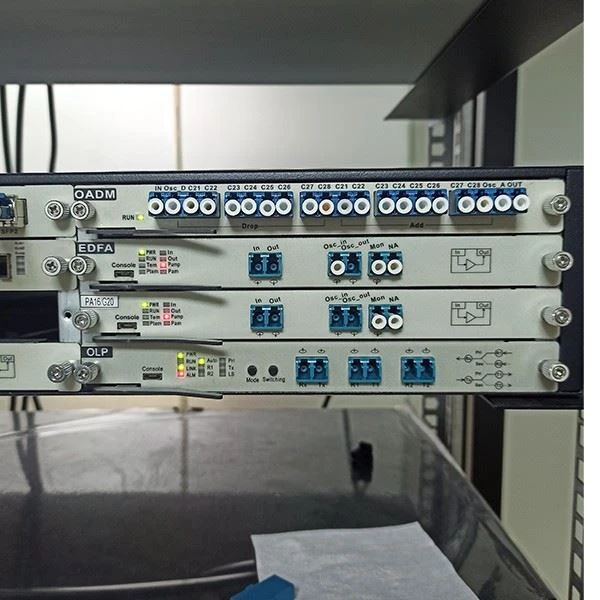

ミドル ステージ アクセス (MSA) EDFA モデルには、固有の挿入損失なしで分散補償管理 (DCM) ユニットを挿入するように設計された追加のミッドステージ ポートが含まれています。
これらのモデルの設計は、DCM の利点を最大限に活用して導入の柔軟性を高めます。新しい配置オプションでは、リンク内の必要なアンプの数が減り、古いテクノロジーでは不可能だったアプリケーションへの扉が開かれます。
パフォーマンス
|
パラメータ |
分. |
タイプ病気の |
マックス. |
ユニット |
|
|
動作波長 |
1528 |
|
1565 |
海里 |
|
|
出力電力 |
|
|
22 |
dBmの |
|
|
得 |
8 |
|
33 |
デシベル |
|
|
入力電力 |
文学士 |
-10 |
|
最大出力 - ゲイン |
dBmの |
|
ペンシルベニア/ロサンゼルス |
（最大入力-29） |
|
最大出力 - ゲイン |
||
|
雑音指数 |
|
5.0 |
|
デシベル |
|
|
ゲイン平坦性 |
|
1.0 |
|
デシベル |
|
|
入力閾値 |
-34 |
|
調整可能 |
dBmの |
|
|
偏波依存性損失 |
|
|
0.3 |
デシベル |
|
|
偏波依存性ゲイン |
|
|
0.4 |
デシベル |
|
|
偏波モード分散 |
|
|
0.5 |
追伸 |
|
|
ポンプ動力の漏れ |
|
|
-29 |
dBmの |
|
|
リターンロス |
45 |
|
|
デシベル |
|
|
EDFA サイズ |
191 (W) x 253 (D) x 20 (H) |
んん |
|||
|
環境 |
動作温度 |
-10 度 ~ 60 度 |
程度 |
||
|
保管温度 |
-40 度 ~ 80 度 |
程度 |
|||
|
相対湿度 |
5% ～ 95% 結露なきこと |
|
|||
|
消費電力 |
15以下 |
W |
|||
超大容量インテリジェント伝送プラットフォーム HT6000シリーズシャーシ
