説明

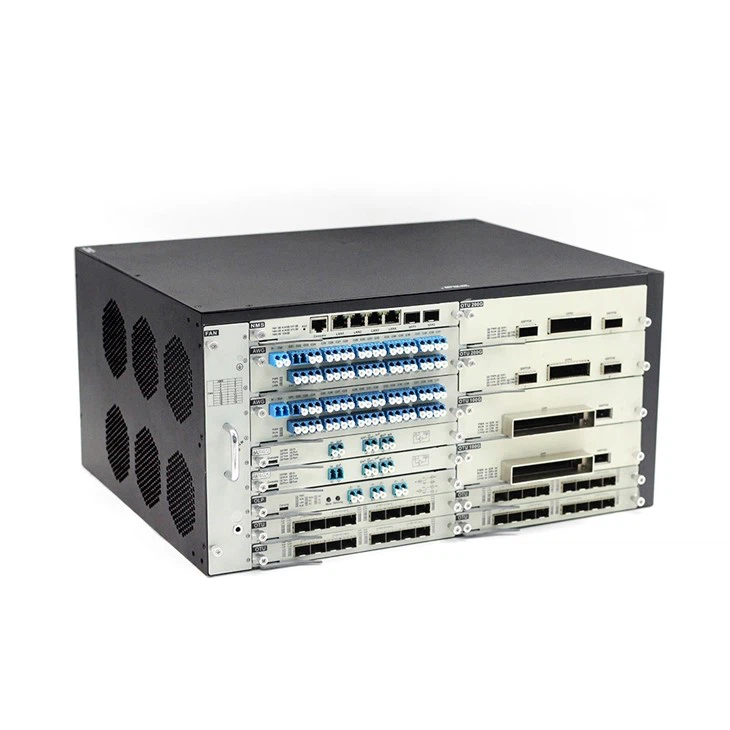

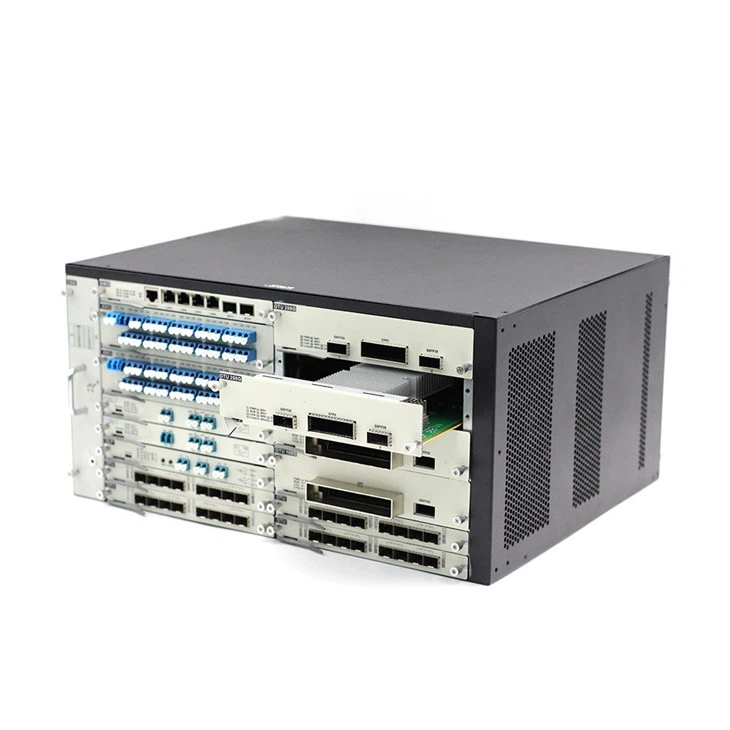

HT6000-CH20 は、HTFuture 大容量伝送プラットフォームです。 TBit の容量要件を満たすために、国、地方、およびメトロコアネットワークレベルに適しています。これは、業界で最もコスト効率の高い伝送アプリケーションプラットフォームです。粒度の高い WDM 伝送ソリューション。

超大容量インテリジェント伝送プラットフォーム
標準 5U、19 インチ、20 スロット
デュアル電源AC/DCオプション
複数のサービスカードのハイブリッド挿入
10G/100G/200G/400G ハイブリッド伝送をサポート

アプリケーション
電気通信
データセンター
5Gネットワーク
長距離ネットワーク

製品のハイライト
標準 19 インチ 5U シャーシ
単一のサブラックは、最大 76 チャネルの 10G サービス変換をサポートします
単一のサブラックは最大 9 チャネルの 100G サービス変換をサポートします
単一のサブラックは、最大 9 チャネルの 200G サービス変換をサポートします
単一のサブラックは、最大 9 チャネルの 400G サービス変換をサポートします
単一のサブラックは最大 19*16 波長の多重化および逆多重化をサポートします。
高度な統合: 1 つのラックで 19 個の一般サービススロットと 1 個のネットワーク管理スロットをサポートします。
統合プラットフォーム: さまざまなサービスカードの混合挿入と統合ネットワーク管理をサポートします。
高信頼性: 2xDC -48V、2xAC 220V 二重電源保護をサポート。
優れた放熱性能: 4 つの高性能高速ファン設計により、十分な放熱を確保します。

仕様

パラメータ	テクニカルインデックス
スロット番号	20 スロット: 1 NMS スロット、19 データトランザクションスロット
容量	単一ラックで最大 19x16 波長の多重化および逆多重化をサポート単一ラックで最大 76x10G サービス転送をサポート単一ラックで最大 9x100G サービス転送をサポート単一ラックで最大 9x200G サービス転送をサポート単一ラックで最大 9x400G サービス転送をサポート
電源	デュアル電源1プラス1保護、220V AC（85V〜220V）/-48V DC（-36〜-72V）オプション
消費電力	フル装備＜500W
ファン	6個の高性能高速ファンにより優れた放熱性能を確保
動作温度	-10 度 ~ 60 度
保管温度	-40 度 ~ 80 度
相対湿度	5% ～ 95% 結露なし
サイズ	482.5（W）×222.5（H）×350（D）（mm）
G.W.	20キロ

HT6000には以下のカードが含まれています

NMS管理カード	100G QSFP28 から CFP へのトランスポンダ	2xQSFP28 から CFP2 200G マックスポンダーへ
100G マックスポンダー: QSFP28 ↔ 4xSFP28	40G&100G OEO: 6*QSFP28	SFP28 25G クアッドトランスポンダー
SFP プラスマルチレートクワッドトランスポンダ	冗長マルチレートデュアルトランスポンダ	EDFA光増幅器
Bidi EDFA 光増幅器	16ch DWDM MUX/DEMUX	40ch DWDM MUX/DEMUX（AAWG）
OLP光ラインプロテクター	DWDM パッシブ光アド/ドロップマルチプレクサ	DCMカード
