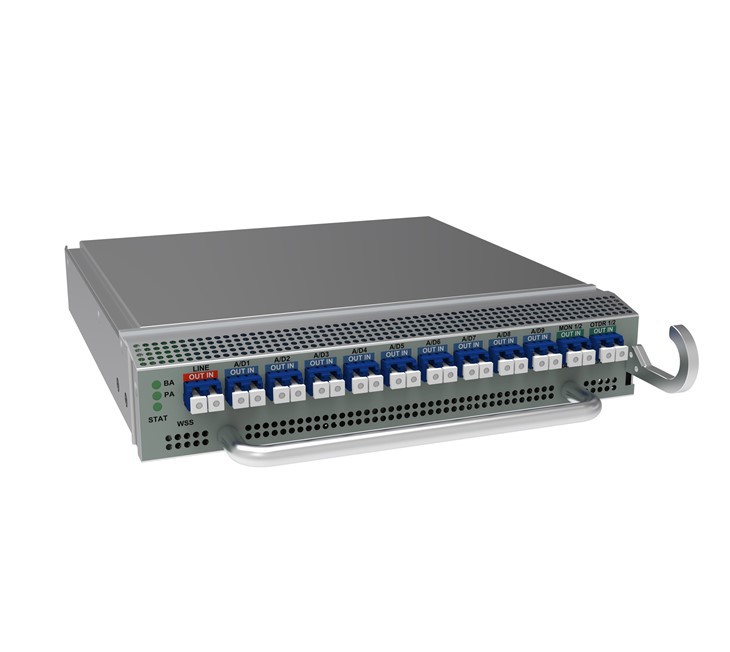

DCI ボックス HT6800 を適用した WSS ROADM ボード

WSS ROADM ボード

9-次元WSSボード

1) WSS ボードの内部構造の概略図を図 1 に示します。ボードは 1/2 スロットを占有します。 内蔵BAおよびPA、PA入力の前に内蔵VOAが必要。 OCM、OTDR内蔵オプション。

2) BA のゲイン範囲は 15 ～ 25dB です。 PA1のゲインは少なくとも15～25dBをカバーし、PA2のゲインは少なくとも22～35dBをカバーします。 BAおよびPAのパフォーマンス要件に対応。

3) 電力監視ポイントについては、ボードの内部構造図の写真 2 にある PD アイコンの位置を参照してください。 BA の出力校正値は LINE OUT ポートに対して校正されます。 PA の入力側は 2 つの入力電力値を報告します。

4) VOA の入力校正値は LINE IN ポートに対して校正され、EDFA の入力校正値は LINE IN ポートでの測定値から VOA の減衰値と受信側間の結合挿入損失を差し引いた値となります。 OSC と主光路の。 BA の入力スケーリングと PA の出力スケーリングを決定します。

1 9- 次元 WSS ボードの内部構造の概略図

2 9- WSS ボード パネルの寸法図

注: MON ポート識別 1/2 はそれぞれ BA および PA 出力に対応し、OTDR ポート識別 1/2 はそれぞれ BA 出力および PA 入力に対応します。

WSSモジュールの仕様
